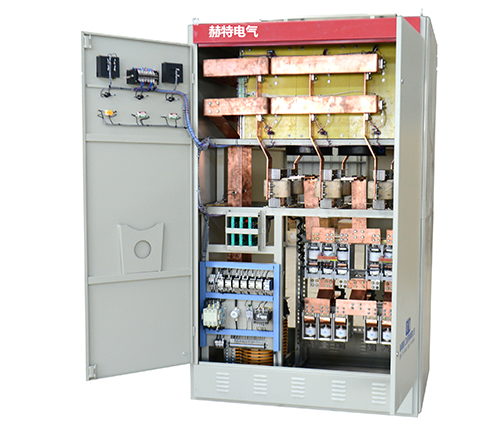

变负载进相器

产品概述

LVP系列变负载进相器是运用脉宽调制交-交变频技术和微电脑自动控制技术相结合而研制开发的一种新技术产品，属于国家科技部科技型创新重点支持领域。

该产品是专为大中型绕线式异步电动机专用的无功功率就地补偿装置,其显著特点是：能广泛应用于绕线电机在各种负载状态，变负载状态在载荷突变二倍以上额定量工况下的功率因数补偿，完全实现了大中型绕线式异步电动机的节能降耗,突显出传统的无功功率补偿装置无法比拟的优势。

它是串接在电机转子回路中，通过改变转子电流与转子电压的相位关系，进而改变电机定子电流与电压的相应关系，达到提高电机自身的功率因数和效率及过载能力、降低电机定子电流、降低电机自身损耗的目的。

在工矿企业中，电网无功功率的消耗主要是来自三相交流异步电动机，因此大功率异步电动机无功补偿是工矿企业节能的主要途径。

目前，国内外大中型绕线无功功率补偿的方式主要有两种：一种是电动机定子侧并联电容器;另一种是电动机转子回路串接进相装置;该两种补偿方式均使用于恒负载状态，如：球磨机均能达到较好的补偿，但是在变负载工况下，由于变负载变化幅度较大，具有频繁突变的特性，且呈现间歇过程，电容器和现有的静止式进相器均不能满足绕线电机在变负载工况下对无功补偿的要求。鉴于此，我公司自主研制开发了KP系列万能电子式软进相器，彻底解决了绕线电机在变负载工况下的无功补偿问题。

LVP系列变负载进相器采用了先进的交-交变频技术和微机自动控制技术、高灵敏度电子测量技术和锁相环相位锁定技术，可自动跟踪电机负载运行状态的变化，适时检测电机的反电势，根据电机的反电势变化率判断电机的负载大小，采用锁相环相位锁定技术适时跟踪锁定补偿相位，自动调整叠加于转子回路中附加电动势的幅值，自动调整相关参数，从而使电机的无功补偿始终保持最佳的补偿效果，节能降耗显著。使电机高效平稳运行，大大降低了电机的温升，延长了电机的使用寿命。

进相器可广泛适用于钢铁、木业、糖厂、橡胶业、冶金、矿山、水泥、化工、造纸、制药等行业大中型绕线式异步电机的变负载状态或者恒负载状态的75～10000kW大中型绕线式异步电动机就地补偿。如：球磨机、轧钢机、压榨机、风机、水泵、破碎机、压缩机等。
