GCS 低压抽出式开关柜

您的当前位置: 首 页 >> 产品展示 >> 开关柜

GCS 低压抽出式开关柜

  • 所属分类:开关柜

  • 点击次数:
  • 发布日期:2021/03/25
  • 在线询价
详细介绍

GCS低压抽屉式开关柜(俗称低压开关柜,GCS柜或低压抽屉柜,低压配电系统,)





概    述

适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。主要用于大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380(400)/(660),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。



结构说明

★主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和100mm的  9.2mm的安装孔,内部安装灵活方便;

★水平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路强度能力的基本措施★电缆隔室的设计可使电缆上下进出均十分方便;

★功能单元的抽屉层高模数为160mm,分为1/2单元、1单元、3/2单元、2单 元、3单元五个尺寸系列,单元回路额定电流400A及以下,抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变,相同功能单元的抽屉具有良好的互换性,抽屉单元设有机械联锁装置。



技术参数

 GCS是一种模块化、多功能的低压配电柜,采用柜体具有高度的灵活性:可根据用户的需要或不同的使用场合安装多种型号及规格的元器件,各类型的馈电单元可以装在同一列柜和同一台柜中;全组装式结构,特殊的型材结构及连接方式,可满足苛刻工期及供电连续性的要求;提供高水准的可靠性和安全性,人性化的设计,加强了对人身和设备的安全所需的保护。装置主回路共32组118个规格,不包括由于辅助电路的控制与保护的变化而派生的方案和规格。



母    线

为提高母线动热稳定能力和改善接触面的温升,装置全部采用TMY-72系列硬铜排,水平母排置于柜后部母线隔室内,3150A以上为上下双层布置,2500A以下为单层布置。每相由2条或者4条母排组成,进一步提高了母排的动效应能力。

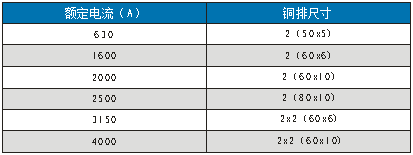

装置水平母排选用规格如下

 低压抽出式开关柜

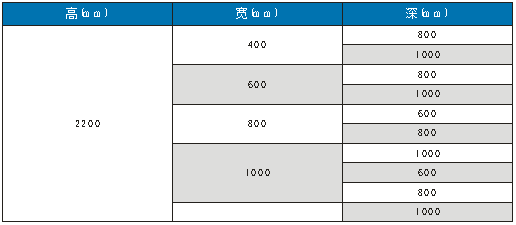

 柜体结构

 低压抽出式开关柜



接地系统

★TT,IT,TN-S,TN-C-S



性能特点

★结构紧凑,节省柜体体积

★柜体能背靠背排列

★配电回路布置经济

★全部选用标准元件,方便工程设计人员设计

★全系列标准化

★柜体可按工作和环境的不同要求设计出相应的防护等级

★在一个柜体中可自由组合成不同形式,如固定式和抽出式

★具备防电弧设计

★按要求柜体可满足抗地震、抗振荡和抗冲击的要求

★设备更新改进方便

★柜体大程度地做到免维修

★设备运行连续性和可靠性高

★操作人员人身安全有保障



订货须知

用户订货时需提供以下资料

★产品排列布置图

★主回路辅助回路电路图

★柜体外观和颜色

★有特殊要求时可与设计部门协商
