高压电机固态软起动器

您的当前位置: 首 页 >> 产品展示 >> 启动柜

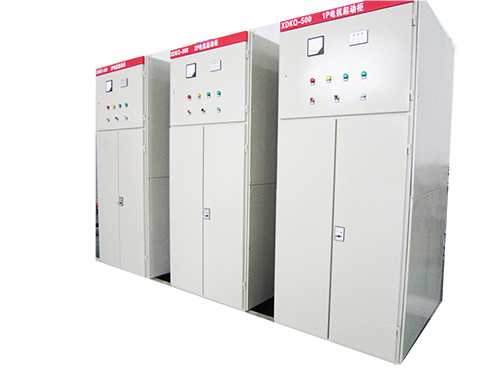

高压电机固态软起动器

  • 所属分类:启动柜

  • 点击次数:
  • 发布日期:2021/03/25
  • 在线询价
详细介绍

HGRJ系列高压电机固态软起动器(俗称软起动柜,高压固态起动柜,软起动)



概    述

 HGRJ系列高压电机固态软起动器是用来起动(6000V~10000V)高压交流异步或同步电机的软起动设备,它是在高压电机定子绕组与电源之间接入三相反并联晶闸管组件及电子控制设备。当电机起动时,按一定的规律(如恒流或电压斜坡)控制晶闸管的导通角,并连续改变电机定子绕组的输入电压直至全压,起动完毕后,旁路接触器吸合。另外,HGRJ系列高压电机固态软起动器还具有“软停车”功能,软停车时,电机定子绕组电压将平滑降低,由此,可避免驱动突然停滞,这对水泵驱动(可以避免水锤作用)或输送带很有用。

HGRJ系列高压电机固态软起动器可广泛用于钢铁、化工、冶金、建材、煤矿等领域。



工作原理

 HGRJ 系列高压电机固态软起动器是在电机定子回路接入三相反并联晶闸管组件并从定子上采集信号,运行时控制回路根据所采集信号发出指令来控制晶闸管导通角,实现自动跟踪电机负载变化调节输入功率,达到完成电机软起动的目的。



性能特点

★适用电压及功率范围广,可以与6KV一10KV/20000KW以内的电机配套使用。

★具备软起动和软停车功能,全面保证系统的安全起停。

★带LCD显示器,可设置电机的起动方式、起动时间等参数。

★支持PROFIBUS或MODBUS协议通过接口RS485实现。

★体积小,智能化程度高。

 高压电机固态软起动器

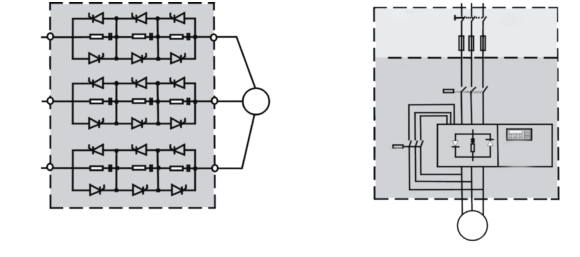

HGRJ系列高压电机固态软起动器方框图        HGRJ系列高压电机固态软起动器接线图

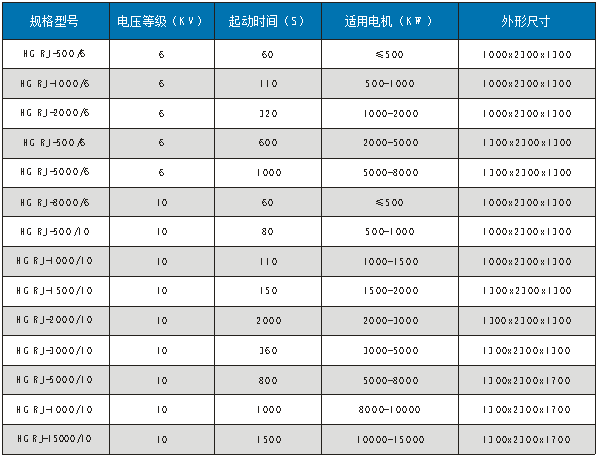

主要规格参数

 高压电机固态软起动器

注:★根据不同工况,外形及安装尺寸可能会有所变化,请以具体的产品为准。

★ 随着产品不断更新换代,外形及安装尺寸会有所变化,用户对尺寸有要求时,请在订货时说明。



使用环境

★周围空气温度不高于50℃,且24小时内平均温度不高于45℃,不低于-20℃。

★海拔高度不超过2000m。

★没有火灾、爆炸、严重粉尘及腐蚀的场所。

★符合标准:GB3906-2006

                    GB/T13422-1992

                    GB/T4208-1993

                    GB/T11022-99
