高压开关柜

您的当前位置: 首 页 >> 产品展示 >> 开关柜

高压开关柜

  • 所属分类:开关柜

  • 点击次数:
  • 发布日期:2017/07/12
  • 在线询价
详细介绍

概    述

KYN61系列产品适用于40.5kV三相交流50Hz电力系统中,作为发电厂、变电所及工矿企业的配电室接受与分配电能之用;对电路具有控制、保护和监测等功能。除广泛用于一般电力系统外,还可以使用于频繁操作的场所。柜体结构采用组装式,断路器采用手车落地式结构;配用全新型复合绝缘真空断路器,具有互换性好,可靠稳定,更换简单的特点。



产品型号及含义





高压开关柜


结构说明

 KYN61-40.5开关设备配置性能优良的ZN85、VD4B真空断路器或施耐德公司SF1、SF2或ABB公司HD4列六氟化硫断路器。柜体采用组装结构,提高了外观质量和制造精度;母线采用热缩绝缘材料及环氧涂覆的绝缘的手段,优化电极形状,柜体紧凑并具备完善的“五防”功能。

        KYN61-40.5开关设备使用在40.5kV三相交流50Hz电力系统中,作为发电厂、变电所及工矿企业的配电室接受与分配电能之用;对电路具有控制、保护和监测等功能。除广泛用于一般电力系统外,还可以使用于频繁操作的场所。

        开关柜按GB3906和IEC298中铠装式金属封闭开关标准而设计。整体由柜体和可抽出部分(手车)两部分组成,柜体结构均采用敷铝锌板组合成型。用金属隔板将开关柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室,并且所有金属结构件均可靠接地,主回路系统的各隔室均有独立的压力释放通道,在电缆室内可设置10X60mm 的接地母线。

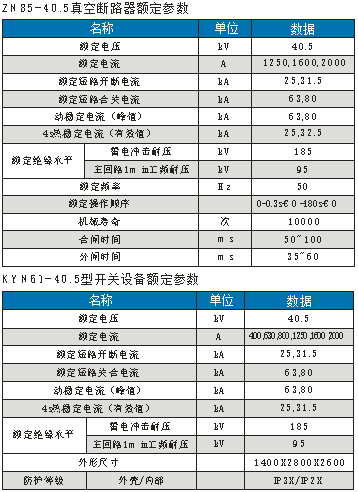

主要数据

高压开关柜



结构示意图

高压开关柜



符合标准

★GB3906-2006《3.6~40.5kV 交流金属封闭开关设备和控制设备》

★GB/T11022-1999《高压开关设备和控制设备共用技术要求》

★DL/T404《户内交流高压开关柜订货技术条件》
