高压无功补偿装置概述及工作原理

高压无功补偿设备产品概述

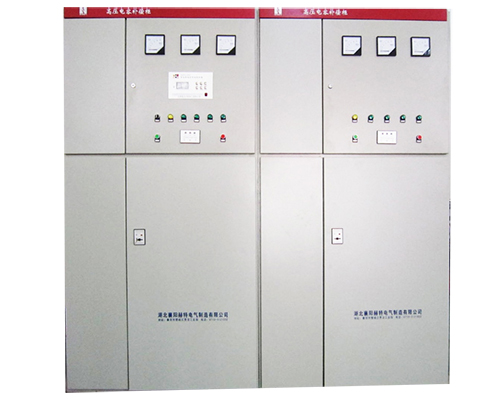

        高压无功补偿设备每组主动补偿柜内含真空接触器(或断路器)、电压互感器、电流互感器、抗谐波的干式空芯(或干式铁芯)电抗器、电容器及相应操控、保护器材，-般为组装-个柜体内(干式空芯电抗器一般为敞开式,合作围栏独立设备)。无锡红光电器出产的高压无功补偿设备适用于冶金、钢铁、机械、水泥、交通、化工等行业6KV、10KV及35KV电力系统。

高压无功补偿设备作业原理

        高压无功补偿设备由高可靠性的操控器依照模糊操控战略进行电压无功归纳操控。电容器组由高压真空开关来投切。当操控器检测到的无功功率值超过整定值时，操控器依据需投电容器组的级数，给出操控信号，主动合闸高压真空开关，将电容器组投入运行;当负载无功功率值低于整定值时，操控器给出操控信号将高压真空开关断开，电容器组退出作业，以上操作彻底主动。
