低压无功补偿柜的一次电路的详解

一次电路的的安装图

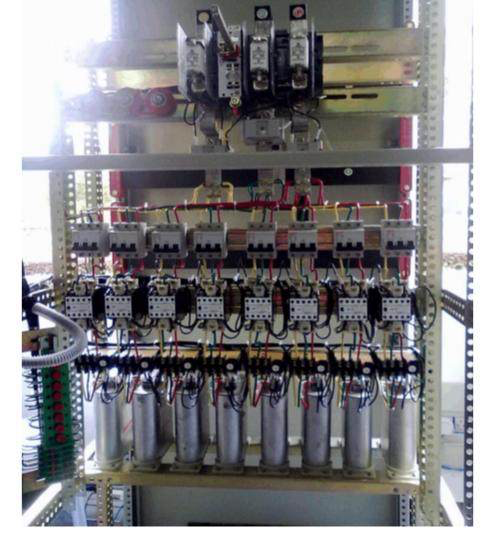

一次电路连接母线安装及其安装实物图

母排的作用是汇流和电流分配。水平母排规格一般根据进线柜额定电流进行选择，但要满足动稳定和热稳定要求；垂直母排额定电流一般为1000A。

常用的母线结构型式有矩形、槽形和管形等。

① 单片矩形导体具有集肤效应系数小、散热条件好、安装简单、连接方便等优点，一般工作电流小于或等于2000A。

② 多片矩形导体集肤效应系数比单片导体的大，所以附加损耗增大。因此载流量不是随导体片数增加而成倍增加的，尤其是每相超过三片以上时，导体的集肤效应系数显著增大。 在工程手册中多片矩12 形导体适用于工作电流≤4000A的回路。4000A以上时，应选用有利于交流电流分布的槽形或管形的成形导体。

③ 槽形或管形的成形导体的集肤效应系数小，电流分布比较均匀，散热条件好，机械强度高，但造价较高，安装也不方便。

母线的截面积选择原则

A 分支母线的截面积原则上可按断路器额定电流的大小来选取。

B 在仅有一路进线情况下，主母线（水平母线）截面可与进线柜分支母线截面相等或稍大些。

C 若进线回路有两条，情况稍微复杂一些。此时通常将两回进线柜安排在主母线的左右两端，这样电流的流向分布更为合理，主母线的截面就可以不按两进路电流之和来选取。这时，主母线截面应在较大进路电流至两路电流之和的电流范围内考虑，具体取多大要看进出柜布置情况，分析电流流向分布后决定。

开关柜中母线规格的选择要考虑以下条件

A 按导体长期发热允许载流量选择截面；

B 热稳定性的校验；

C 动稳定性的校验；

D 导体共振的校验

铜、铝排母线长期允许的电流值

1）“*”号为低压元件特殊用材，一般不推荐。

2）表中是空气温度为35℃时的长期允许电流值。

3）当母线平放时，宽度≤60mm电流降低5%，宽度＞60mm则降低8%。

4）低压抽屉式开关设备长期允许电流值应按表1中电流的0.8倍配置。

中性导体（N）的选材

一相导线的截面积＞10mm2，则等于相导线截面积的一半，其截面积最小为10 mm2。一相导线的截面积≤10 mm2，中性线截面积等于相导线。

开关设备的柜体应设置接地母线，一般选取4×40TMY铜母线和6×60TMY铜母排 。
