低压变配电无功补偿装置的控制与应用

您的当前位置: 首 页 >> 新闻中心 >> 公司新闻

低压变配电无功补偿装置的控制与应用

发布日期:2017-07-19 作者: 点击:

低压变配电无功补偿装置的控制与应用


       无功补偿是各工厂和高层建筑变电所的必备措施,较多单位采用人工定时投切电容,甚至长期接用不切除,由于负荷波动,固定补偿有可能过补偿甚至倒送无功功率,不仅导致损耗增加。还对电网带来损耗。正因如此,有的地区供电局对工厂企业变电所的无功电度表装设有止倒装置。电力系统实现运行控制和调度管理综合自动化,具有如下明显的优点:①解放劳动力,使运行管理人员从以往复杂的劳动中解放出来;②智能化的运行控制管理,可避免误操作等人为因素造成的各种事故,提高系统运行过程中的安全性、稳定性及可靠性;③便于实现综合优化控制,降低能耗,提高电能的利用率与劳动生产率;④综合自动化装置的高度集成化和模块化结构,使运行维护十分便利。低压变配电综合自动化包括35kV以下电压等级的终端用户变电所的内容,由于10(35)kV/380V终端用户变电所在电力系统中涉及面最广,也是电能最终分配并直接送往用户产生经济效益的变电所,其运行安全可靠性、经济效益以及自动化程度的高低,直接影响电力系统的整体水平。10(35)kV/380V终端变电所一般分布在工矿企事业、商业、生活区等负荷相对集中的地方,具有负荷回路多、开关类型多、故障率高等特点,是电力系统中实现综合自动化难度较大、也是我国目前进行综合自动化方面最薄弱的领域。进行这方面的研究对提高运行安全、可靠性及经济效益等方面都有重要的现实意义。


  1 低压变配电自动化的特点


  变电所综合自动化的特点可概括为:

①综合化,即在功能上实现综合化。由于低压变配电的综合自动化是在各种技术融合在一起形成的,它能够在系统内部的全部常规二次设备的所有功能。微机保护代替了常规继电器,同时微机化的监控装置综合了仪表屏、操作屏、模拟屏、运动装置,有载调压、无功补偿、中央信号系统和光字牌的功能。当微机保护与综合监控装置接口时,还可以实现故障录波、故障测距及小信号接地报警等功能。

②运行管理智能化。综合自动化系统不仅需要完成变电所内的所有常规自动化功能,比如自动报警、自动报表、电压无功自动调节、事故判别与处理等,同时还具有在线自诊断功能,时刻监视自身性能是否完好的特点。

③结构上电脑化。变电所综合自动化系统一般采用多CPU分布式结构,其内部的主要插、部件和功能模块全部实现微机化,它们分工合作,相互之间通过网络总线连成一个有机的整体。

④操作监视屏幕化。变电所实现综合自动化后,常规方式下的仪表屏、模拟屏、操作屏等被CRT取代;仪表读数、系统状态模拟接线图等在CRT屏幕上实时地加以显示,通过CRT屏幕和计算机键盘和鼠标完成常规操作屏上所有的跳、合闸操作;常规光字牌报警被CRT屏幕相应画面的闪光和文字提示所取代。运行人员可以通过控制中心远端屏幕显示器对所有远方设备进行全方位的监控操作。

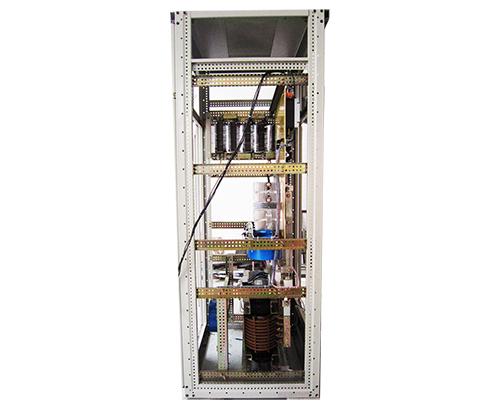

无功补偿柜

      1 低压电力网无功补偿方式的分类 低压电力网无功补偿的方式按安装方式可分为集中补偿和分散补偿(分组补偿和个别补偿)两种;按控制方式(投切方式)可分为固定补偿和自动补偿(自动投切)两种。其中:

①集中补偿是把电容器集中在低压变配电的某一处(一般在低压配电室中),对整个低压变配电进行补偿。

②分散补偿是把电容器分散安装在感性用电设备(如电动机、电焊机等)处,采用与电感负载同时投切的方式进行就地补偿。

③固定补偿是用固定容量的电容器进行补偿,同时投入,同时切除。④自动补偿是用自动投切装置,随着功率因数的高低或无功功率的大小,自动调整(投切)电容器的补偿容量,使低压电力网的功率因数控制在合格的范围内。


  2 低压电力网无功补偿方式的选择与应用 我国农村电力网的功率因数一般在0.5-0.7之间,无功消耗比较大,所以安装并联电容器来补偿电网中的感性无功功率是提高农村电网功率因数最简单、最有效的办法。在农村低压变配电中,无功补偿分为电动机就地补偿、变压器就地补偿和低压集中补偿。低压电力网无功补偿的接线方式:

①电动机就地补偿电容器组的接线直接起动的电动机补偿并联电容器,可直接并人电动机的接线端子上,与电动机同时投切。电动机和电容器之间不需要装设任何开关设备。

②变压器补偿电容器组的接线变压器补偿最简单的安装方式,是通过低压熔断器直接连接在配电变压器低压出线端,随配电变压器同时投人或切除,低压熔断器作为并联电容器的保护器。

③低压集中补偿装置的接线低压集中补偿装置是将电容器组集中装设在配电变压器的低压母线上对低压电力网进行补偿,并能有效快速地切除和防止电容器故障,最简单的低压集中补偿装置应包括并联电容器组、熔断器以及放电电阻三部分。


相关标签:无功补偿柜
