高低压配电无功补偿综合柜产品说明书

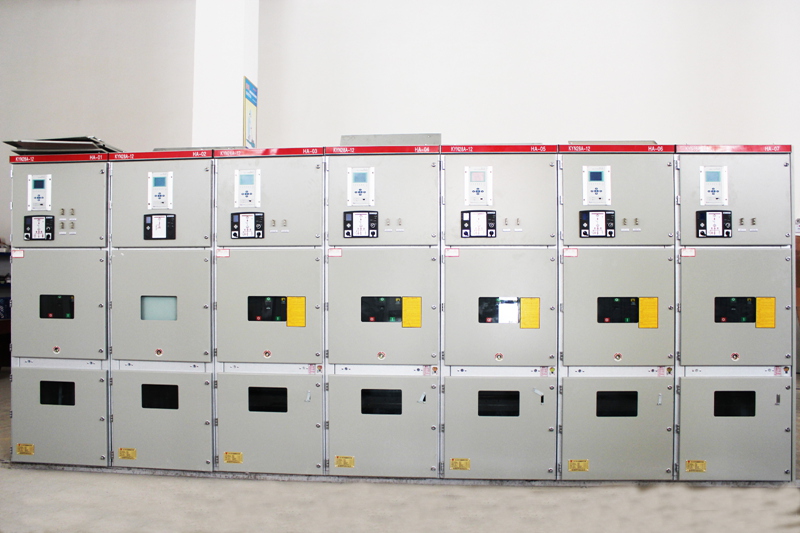

户外配电无功补偿综合柜

一、产品概述

       低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱，同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。产品符合GB7251.1-1997、GB/T15576-2008，并通过了3C认证，是目前电网改造中理想的低压成套装置。

户外配电无功补偿综合柜适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。

二、产品特点

JP系列户外综合配电箱,可具有配电,补偿,计量三种基本功能。用户可根据需要选择不同方案，具体方案号如下：

01——配电+补偿+计量     02——配电+补偿      03——配电+计量     04——补偿+计量         05——配电                   06——计量              07——补偿

三、主要性能

1、响应及时迅速，补偿效果好，工作可靠，也可根据用户需求加入漏电保护器。

2、保护功能：过压、过载、欠压、欠流、短路、缺相、零序超限等功能

3、自动运行功能：停电推出、送电后延时10s自动恢复

4、可提高电网功率因数达到0.95以上

四、运行条件

1、环境温度：    -40℃～+55℃

2、空气相对湿度：≤90%（相对环境温度为20℃～25℃）

3、海拔高度：    不超过3000m

4、环境条件：    适用于箱体内安装，不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方。

5、安装位置：与地面垂直的倾斜度不超过5º

五、技术参数：

1、额定电压：400V

2、额定频率：50Hz

3、配用变压器容量分别为: 10、20、30、50、63、80、100、125、160、200、250、315、400、500、630（kVA ）

4、电容分组：一般分2、3、4、5级，如用户有特殊要求，按用户要求配置。

5、馈电回路：一般分2路,每路按所配变压器总容量的80%～100%配置,如用户有特殊要求,按用户要求。

6、补偿方式：循环投切，编码投切，模糊控制自动投切。

7、控制物理量：无功功率或无功电流

8、最快响应时间：≤20ms

六、安装调试

1、安装前检查

   检查设备是否完好无损，随机资料及配件是否齐全，如发现问题应及时与厂家联系。

2、安装接线

1）产品安装与变压器台架下方或侧边，配电箱固定件由用户自备。

2）产品的安装参照安装示意图（见图2），进出线采用电缆或穿管绝缘导线与变压器或低压馈电架空线连接。

3、通电前的检查与实验

   产品安装完毕后，投入运行前需进行如下项目的检查与实验。

1）检查箱体内是否干燥、清洁。

2）电器元件的操作机构是否灵活，不应有卡涩或操作力过大现象。

3）主要电器元件的通断是否可靠、准确，辅助接点的通断是否可靠准确。

4）仪表指示与互感器的变比及极性是否正确。

5）母线连接是否良好，其绝缘支撑件、安装件及附件是否牢固可靠。

6）用500伏兆欧表测量绝缘电阻不得低于10兆欧，浏览量时应断开电子设备、电容器及消耗电流的器件如线圈。

4、通电调试

1）电能表调试

●馈电主回路通以额定电压和一路负载，电能表应能运转正常。

●馈电主回路施加额定电压，断开全部负载电能表转动不应超过1圈。

2）无功功率自动补偿控制器的调试

    控制器出厂里投入、切除门限，延时时间，过压门限，已按有关标准整定，如需重新整定，请按照无功功率自动补偿控制器的使用说明进行调整。

七、使用与维护注意事项

1）必须由合格的电气人员进行该产品的操作、维护和检修。

2）维修时要先断开电源，待补偿电容器放电完毕后再进行维修。

3）电缆进出处应采用可靠密封措施，确保运行安全。

4）断路器应定期进行维修。

5）如综合配电箱主开关选用刀开关，则必须在无负荷情况下，分合刀开关，以确保人身安全。

6）如用户选用带有无功补偿装置的综合配电箱，则产品中的无功功率自动补偿控制器，应严格按照使用说明书操作、检验。
